    無人機畫面回傳方案

    一、方案目的:

    將30~40臺無人機的視頻互傳,同時并發大約在15架左右。然后在指揮大廳通過一個軟件切換,在大屏上看無人機的視頻。


    二、所需條件:

    1. 多臺無人機,并能將信號輸出(客戶自備)

    2. 圖傳編碼器(方案方供應)

    3. 云服務器和服務器定制軟件(服務器客戶自備/軟件方案方提供)

    4. 支持40路監控畫面的網絡硬盤錄像機NVR(客戶自備)

    5. 控制指揮大廳需有網絡,監控大屏和NVR連接



    三、方案涉及產品及報價

    產品名稱

    型號

    數量

    單價(含稅)

    合計

    圖傳編碼器

    Q3

    40

    4800

    192000

    服務器軟件

    /

    1

    10000

    10000

                                           總價

    202000

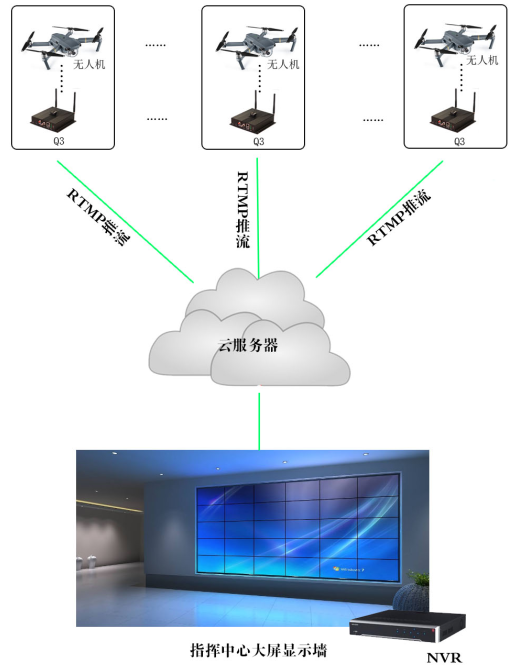

    方案連接圖


    四、鏈接工作原理:

    1. 無人機信號輸出給圖傳編碼器

    2. 圖傳編碼器將視頻信號轉換成RTMP的網絡流信號輸出到服務器

    3. 服務器支持提供外網地址和端口

    4. NVR添加服務器對應的每臺無人機的外網流的地址和端口號

    5. 大屏連接NVR直接觀看并調度對應的每臺無人機
